磁選設備

當前位置：首頁 > 磁選設備

S95 系列A型永磁分離滾筒

　　永磁分離滾筒可以單獨使用，對砂中鐵豆碎鐵等物具有很強的分離能力，通常安裝在舊砂不需要輸送一段距離或輸送有困難的地方，例如安裝在落砂機下方經分離后直接吸送和舊砂篩分后經再次分離而回用的地方。也可以用在皮帶輸送機中間卸料時磁選之用。
S95系列-A型分離滾筒
S95系列-A型分離滾筒有較大之改進，具有如下特點。
1、原滾筒傳動靠一只三角皮帶輪，用2條A型三角帶傳動，用戶得另外安裝電機和減速器裝置，以保持V=1.25米/秒的磁選速度，使用安裝均不方便。改進后，安裝有蝸輪減速裝置，并配套電機，用戶購回產品，安裝接電后即可使用。
2、磁系角調整：用刻度板配合使用，可以正確指示磁塊在滾筒中的安裝方向，以利調整。
3、不銹鋼筒外殼包有橡膠擋條。具有保護作用，使鋼筒不易磨損，擋條使鐵塊移至無磁區而下落。
主要技術參數
1、分離層厚度 70-80毫米
2、表面磁場強度＞1500高斯
3、滾筒轉速 50轉/分
4、處理型砂量 50～80米³/時
5、配套電機 Y90L-4 1.5KM

型號	D	D1	A	B	C	L	H	h	P	M	a	k	n	d	d1
S955-A	500	680	850	500	300	1623	120	120	110	160	240	280	4	24	13
S957-A	500	680	1000	650	300	1773	120	120	110	160	240	280	4	27	13
S958-A	500	680	1300	800	300	2073	120	120	110	160	240	280	4	27	13
S9510-A	500	680	1500	1000	350	2366	120	140	150	220	280	280	4	27	13

S97 系列永磁皮帶皮輪

一：用途：
和膠帶輸送機配合使用，主要用于鑄造車間砂處理工部作型砂和雜鐵的分離之用，也可用于鐵和銅、鋁、礦石等的分離之用。
二、結構：
永磁皮帶輪主要由磁軛、筒皮、磁極、端蓋、軸承座等組成。磁極由85×65×18鍶鐵氧體永磁塊組成，它用銅螺釘固定在磁軛上，筒皮由不銹鋼板卷成，固定在端蓋上，與磁極一起轉動。
三，使用方法：
永磁皮帶輪安裝尺寸與皮帶輸送機頭輪相當，所以可以作頭輪使用。出軸處接減速箱，減速箱與機相接，通過減速使之達到V=1米/秒左右的磁選速度。工作時，皮帶輪帶動膠帶轉動，砂因有慣性而拋出，雜鐵則被吸引，貼附在膠帶上，帶至無磁性區即落下。
當然如果在某些條件下，也有作被動使用的。
主要技術參數

型號			S973		S974			S975				S997	S978		S9710
項目
帶寬D		毫米	300		400			500				650	800		1000
滾筒直徑D		毫米	270	320	270	320	400	270	320	400	500	500	500	630	630
帶速V		米/秒	～1米/秒
磁系參數 值	極數	毫米/個	6		6		8	6		8	10
	磁塊規格	毫米	85×65×18（長×寬×高）
	磁極高度	毫米	72		72		90	72		90
	磁極寬度	毫米	65								85				130
	磁極長度	毫米	255	264	425	396	344	510	462	430	455	585	680	680	850
分離層厚度		毫米	70～80
簡表面磁場強度		高斯	平均≥1400
設備重量		公斤									457	496

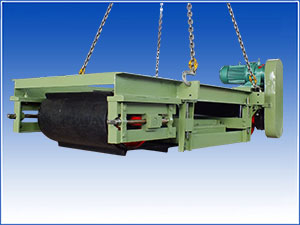

S99 系列懸掛帶式永磁分選機

用途：
此機可根據工藝要求，垂直分布在輸送舊砂的固定式膠帶輸送機上方。當物料通過時，它能有效地分離出砂層中的磁性金屬物，如鐵豆、鐵渣、冷鐵、澆冒口等。如果再與永磁皮帶輪配合使用，舊砂經過二道磁選，則使舊砂層中的鐵磁物質分離干凈。
主要靠YD型油冷式電動滾筒傳動，其余主部件有機架，永磁塊系，膠帶防偏導向立輥，膠帶和拉緊位置（包括從動輪）。
永磁系分N、S兩極，結構主要有鋁板、蓋板、底板永磁塊等組成。永磁塊為鍶鐵氧體（Sro.6Fe₂o₃）。永磁塊如有孔，則用螺然緊固；如無孔，則用環氧樹脂粘結，底板為不導磁材料，在強度和不變形的前提下，愈薄愈好。磁系底面與膠帶間隙△₁，愈小愈好。
工作時，永磁保靜止，當物料隨同膠帶輸送機經過永磁系下方時，舊砂層中的鐵磁性物料被吸引，隨同磁選機的膠帶運行，當其脫離磁場時，由于磁力線減弱，鐵料便從膠帶表面掉落下來。而非磁性物料，則被通過。
基本參數

項目	型號	S995	S997	S998	S9910	S9912
項目	參數	S995	S997	S998	S9910	S9912
磁選機帶寬B1mm		650	650	650	650	650
主被動輪直徑Dmm		320	320	320	320	320
膠帶輸送機帶寬Bmm		500	650	800	1000	1200
磁選機懸掛高度hmm		80～200	80～200	80～200	100～200	100～200
分離層厚度mm		40～80	40～80	40～80	40～80	40～80
磁選機帶速米/秒		1	1	1	1	1
膠帶輸送機帶速米/秒		≤1	≤1	≤1	≤1	≤1
表面磁場強度Qe		≥1400	≥1400	≥1400	≥1400	≥1400
外形尺寸（長×寬×高）		2030×1244×445	2160×1244×445	2290×1244×445	2845×1244×445	2680×1244×445
設備重量Kg

　　本設備充磁后5～7年其磁場強度下降不多，一般可繼續使用，如果影響磁效果，應充磁后繼續使用。
使用注意事項：
1、刮砂慣安裝在被分離物料一邊。
２、根據新張選物料層的厚度及鐵磁性物料大小，決定磁選機的懸掛高度h（見磁選機總圖）。一般在不影響磁性物料的情況下，h值愈小愈好。
3、磁系塊嚴禁敲打和撞擊。
